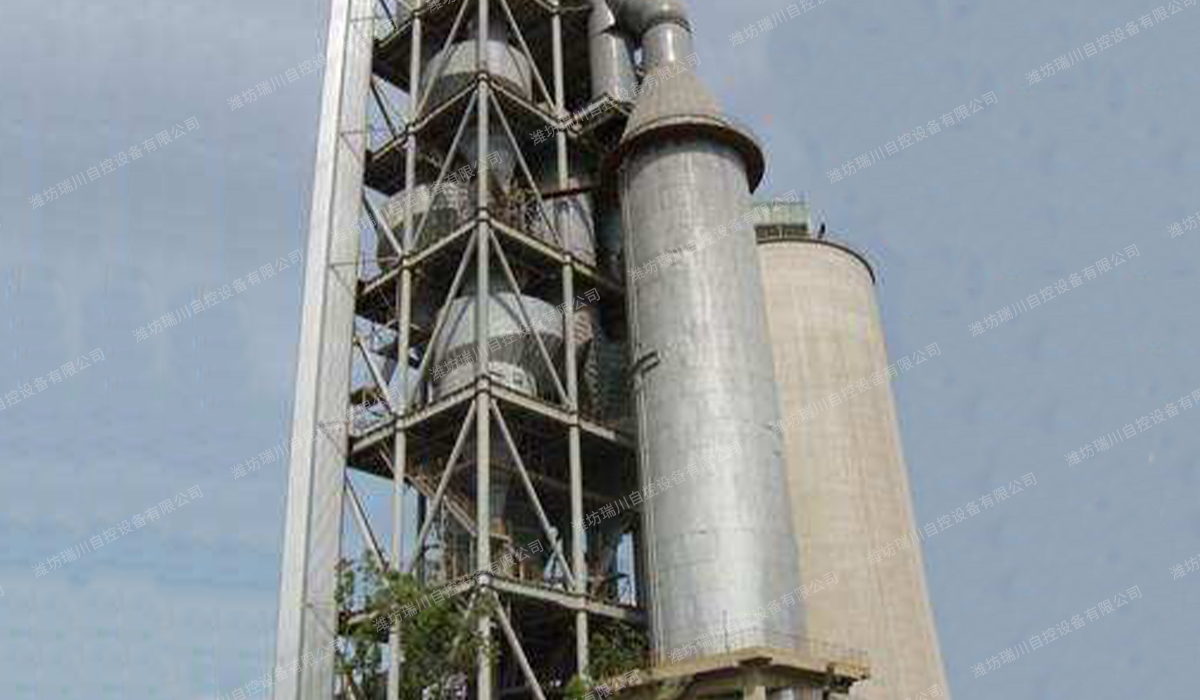

增湿塔的工作原理和组成部分

发布时间:2022-08-04


增湿塔在水泥厂工艺上主要作用是对十法窄帘尾废气进行增湿处理,降低废气中高温粉尘的比电阻,提高窑尾电收尘的工作效率,保护环境,回收粉尘,降低物料消耗。从近年水泥工艺设计上可以看出,增湿塔的作用越来越重要。不光发挥了增湿作用还起到了入磨热风的调节作用,根据原料烘十式立磨的需要和运行状况,通过控制增湿塔的喷水量来调节增湿塔的出口温度。

工作原理

又名“喷雾蒸发冷却塔”,当增湿塔内通过高温含尘烟气后,由水泵产生的高压水通过安装在塔体上的喷水装置向塔内喷入足量的雾化水,这些雾化水与塔体内的高温烟气进行热交换而蒸发的水蒸气,由于蒸发吸热的作用,使烟气温度降低而湿度增加,同时大量的水蒸气吸咐在粉尘表面,使粉尘的表电阻降低,从而降低了粉尘的比电阻,达到了收尘的目的。增湿塔的这种具有降低烟气温度,增加烟气湿度和降低粉尘比电阻的作用称为“调质作用”。增湿塔一般根据气流的流动方向与粉尘沉降方向的关系分为顺流式和逆流式。另外再根据设计布置的位置又分为强负压型布置和低负压型布置。

组成部分

1.塔体:

①筒体:位于进气口下部,水的雾化蒸发和热交换均在筒体内进行。

②进气口:位于塔体的最上部,为圆锥体。

③导流板和气体分布板:主要作用是来平衡筒体截面各处的风速和流量。

⑤灰斗;位于下部,用于贮存自然沉降和水气吸咐等作用收下的粉尘,同时还作为出气口用。

⑥排风锁灰装置

⑦输灰装置:输灰装置为台可逆式螺旋输送机,有两个排灰口,一个为正常排灰口,另一个为事故排灰口。

⑧梯子平台

⑨保温部分:塔体外保温性能好,四周散热作用小,确保增湿塔中运动截面空气层中心与四周保持较小的温差,喷水雾化效果可以得到保证,壳体内侧不结露就不会形成挂壁结料,由于空气温度分页均匀,粉尘比电阻均匀下降,粉尘性质接近,有利于窑尾电收尘的高效运作。

2.喷水装置:

①喷枪:枪体的安置向上倾斜 3°,防止停用时水流出。另外因为中心的风速和风温比四周的高一些,在布枪时一般两个短枪不能连续布置,长枪可以。

②管路

③过滤器

④各类阀门指示仪表组成。

3水泵站

由多级离心式水泵,水箱,管路,过滤器,各类阀门,测量指示仪表等组成。

4控制装置

包括测温装置,对水压测量,水位测量,流量测量和调节等装置进行控制,报警和显示的装置还包括水泵的供电,启动和保护装置。测温主要是进出口烟气温度,以此保证喷雾大小的依据。
