RC-ICS-20电子皮带秤

发布时间:2018-11-14

ics-20电子皮带秤概述:



    适用于皮带输送机输送散装物料过程中,双托辊、单杠杆式电子皮带秤,一般适用于给料距离较短、倾角≤17°的皮带输送机,动态累计误差小于±1.0~2.0%,用于一般工厂皮带输送机的称重,以及对破碎机、磨煤机、筛分机等设备进行精确的定量给料控制,也可用于工业的称重过程控制.如检测生产量,控制产品的定量装载和监测库存等场合。

系统组成:

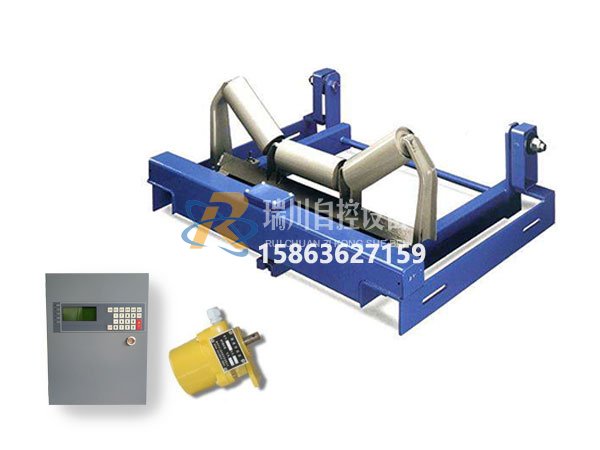

     RC-ICS-20系列皮带秤主要由四部分组成:RC-ICS-20型悬浮式称重桥架、称重传感器、速度传感器、编码器测速滚筒、RC-TZ8803称重计算仪。
系统组成:
     RC-ICS-20系列皮带秤主要由四部分组成:RC-ICS-20型悬浮式称重桥架、皮带秤称重传感器、速度传感器、编码器测速滚筒、RC-TZ8803称重计算仪(01显示流量02通讯功能03参数设置04报警功能 班产查询)
如需查询以前实时监控数据;可加皮带秤数据转换模块:产量组态实时查询软件:

工作原理:
      称重桥架安装于输送机架上,当物料经过时,计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器,产生一个正比于皮带载荷的电压信号。速度编码器连接测速滚上,提供一系列脉冲,每个脉冲表示一个皮带运动单元,脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号,通过积分运算得出一个瞬时流量值, 班产,累积重量值,并分别显示出来。
主要技术参数:
◇ 在正常负荷下,流量在20~100%内变化,动态累计误差优于±1.0%。
◇ 适用皮带宽度:500~2200mm,皮带速度:0~4m/s,称量范围:10~3000t/h 。
◇ 平均无故障运行时间大于30000小时。
◇ 工作条件和安装条件:电源电压:220V(+10﹪、-15﹪) 50Hz±2﹪。
◇环境温度:机械:-20℃~+50℃
◇仪表:0℃~40℃
结构特性:
◇ 独特的矩形杠杆单托辊称重桥架、无磨擦橡胶耳轴支承、结构简单,力传递环节少,安装简洁方便;
◇ 抗侧向力﹑抗水平分力,有效的减少了皮带跑偏偏和落料偏移对系统精度的影响;
◇ 称重桥架区域更短,适用于给料距离较短的皮带输送机。
◇ 选用壹只进口合金钢结构钢材料称重传感器,具有防尘、防潮措施;抗扭力及抗侧力性能好,灵敏度高,
   稳定性好,计量精度高。防护等级:IP67,综合精度为C3级。
◇ 速度传感器安装在测速滚筒上,测速滚筒安装在回程皮带的上表面,消除了皮带打滑造成的影响。该测速
   传感器为数字式无炭刷脉冲发生器,钢外壳保护,长期运行稳定可靠。
◇ 仪表具有自动调零、自动调间隔、报表查询、定期查询功能、掉电数据保持功能。
◇ 仪表具有挂码、链码和实物校验功能,减少校验维护工作量。
◇ 仪表具有4-20mA流量、4-20mA PID控制信号、吨脉冲、开关量、RS485、以太网通讯接口等。
