链板式定量给料机

发布时间:2020-03-16

链板秤 概述:


链板秤又叫链板式、高温耐温钢衬板定量给料机,是针对用于高温散状物料和湿度较大的物料进行连续给料的理想设备,适用于石灰石、页岩、铁矿石等易磨损皮带块状物料及粘土、铁粉湿度较大物料和高温熟料、熟石灰等高温的物料的配料环节,其技术先进、稳定可靠、性价比高、经久耐用。

系统组成:


链板秤主要由2大部分组成:电气控制部分和机械部分。其中电气控制部分主要由控制柜、称重 控制仪表、变频器、称重传感器、速度传感器等部件组成;机械部分包括电机减速机、秤架、驱动齿盘装置、秤体、称底座、主动齿盘、从动齿盘、耐高温链板、带荷测量装置、带速测量装置、从动涨紧装置、清扫装置、称重装置、布料器、积尘罩等部分、传感器、电机防护罩、信号传感器接线盒,链板宽度及输送距离可根据客户产量长度要求设计制作。还可根据客户生产工艺要求,定制全密封、半密封、加长载重型等特种定量给料机,以满足不同客户需求。

链板秤两种主要特点:



第一种镶嵌链板秤
● 链板镶嵌在特殊的胶带上,链板间采用的是搭扣式结构,链板与皮带通过十字沉头螺钉及螺母将链板固定在皮带上,并相互搭扣方式逐一安装,既有链板输送机的给料,刮料功能,又有皮带秤的计量特点。
● 适用于石灰厂、页岩、铁矿石等块状物料及粘土、铁粉等物料湿度较大的配料环节。高温的物料——例如高温熟料,熟石灰等。
● 采用耐磨链板,耐磨损,减少皮带更换频率
● 料仓可以采用大开口设计,有效防止出料不畅的现象
● 计量采用传感器结构,对横向和侧向力可以有效克服
第二种高温链板秤
● 采用全钢结构和独特的弧形链板具有耐高温、耐磨损、不漏料、不撒料等特点,适用于耐高温物料及台时流量较高的场合
● 双传感器结构,计量更准确,双传感器直接称重装置,有效消除物料偏载、十字簧片对计量精度的影响;
● 秤体处于半悬浮状态,且二只传感器安装时离高温物料较远,避免高温对传感器的影响,同时克服了链板张力及振动对计量的影响
● 具有良好的耐高温特性,较为高耐高温可达300℃
● 对湿度大的物料具有良好的拖动作用
● 大开口设计,生产更顺畅,料仓采用大开口设计,有效防止出料不畅的现象;
● 一体化拖动,给料更精准,采用轴装直联减速电机和变频调速的拖动方式,运行平稳,使用寿命长;
● 链板调速秤多用于高温物料计量
● 数据采集全面,控制智能仪表自动监视运行工况参数,提供事件报警显示.系统具有总线接口,可与DCS联接,实现智能集中控制。
●仪表具有4-20mA流量、4-20mA PID控制信号、吨脉冲、开关量、RS485、以太网通讯接口等

链板秤标定测试视频

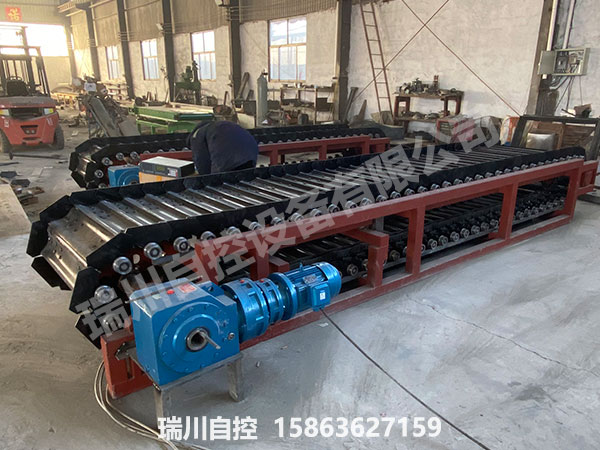

细节展示

细节展示

板喂秤
