皮带秤称重模块如何屏蔽干扰
发布时间：2019-02-20

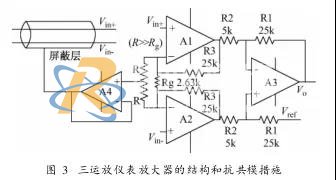

在实际应用中，传感器通常与测量仪器有一定距离。信号传输电缆的损耗电阻、漏电阻和分布电容将影响电路的共模抑制性能。为了提高放大器抑制共模信号的能力，我们应该尝试消除共模信号上的损耗电阻，漏电阻和分布电容的分压效应。其中一种方法如图3所示。在仪表放大器的输入端添加一个由运算放大器A 4组成的跟随器电路，并直接连接到电缆的屏蔽层。
对于电路模拟部分的接地，仪表放大器的接地和A D7799的接地应在一个点接地，特别是为了防止接地线受到AD 7799的大电流和地线的影响互相干扰。确保所有电流的返回路径尽可能接近它们到达目的地的路径。同时，输入端子A I N和R E F I N优选地处于全差分模式，以避免直接接地并减少接地噪声对信号的干扰。
数字电源和模拟电源彼此隔离以避免相互重叠，并且都使用电容器去耦。去耦电容尽可能靠近每个芯片的电源引脚。 A D 7799的数字部分和模拟部分共用相同的接地和电源。数字电源和模拟电源分别连接到5V电源的根部。两者可以通过磁珠，电感器和二极管分开。见图2。
A D 7799的模拟输入通常在缓冲模式下工作，以增加A D转换器的输入阻抗，并降低信号源内阻对转换结果的影响。参考输入无缓冲，以产生高阻抗动态负载。连接到参考电压的电阻/电容会导致直流增益误差。该误差的大小取决于参考源的输出阻抗。
