瑞川密封式皮带秤

发布时间:2018-11-11

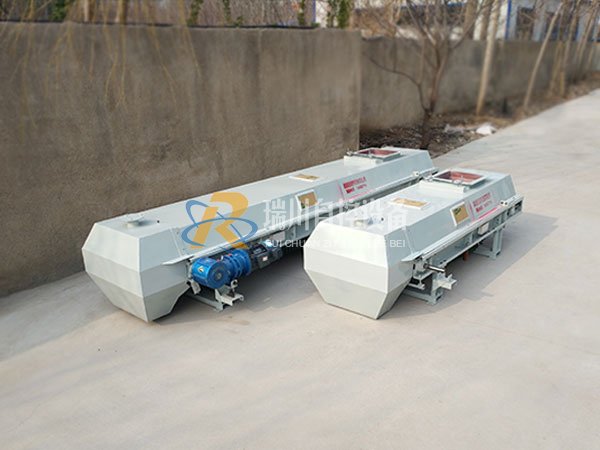

密封式皮带秤


概述:



密封式皮带秤又叫(封闭式皮带秤、半封闭式皮带秤)在调速定量给料机基础上添加了进出料口上下封闭罩,对接除尘设备,同样也是一边拖料一边计量,也叫拖拉秤,流量秤,是一种连续称重给料的一体化设备,在现如今工业行业在线连续实现配料生产线中不可缺少的一部分,使用的场合不同,控制方式有所不同,皮带秤定义为可连续、均匀、精确地对块状、粒状、粉状物料进行动态控制、根据客户要求实现定量.称重.计量.给料.配料等功能,与微处理器、执行器及传感器完成系列的闭环控制。用于建材脱硫石膏,煤炭、装车、化肥、水泥、矿山、公路、冶金、化工、电力、粮油等工业场合,是集输送、称重计量和定量控制等行业在线连续实现配料配料生产线也是工业不可缺少的一部分,为一体的高科技产品。

系统组成:


皮带秤主要由2大部分组成:即电气控制部分和机械部分。其中电气控制部分主要由控制柜、称重 控制仪表、变频器、称重传感器、速度传感器等部件组成;机械部分包括驱动装置、秤体、称底座、主动滚筒、从动滚筒、环形胶带、带荷测量装置、带速测量装置、环带涨紧装置、清扫装置、称重托辊、布料器、积尘罩等部分。传感器、电机防护罩、信号传感器接线盒,皮带宽度及输送距离可根据客户要求设计制作。还可根据客户生产工艺要求,定制全密封、半密封、加长载重型等特种定量给料机,以满足不同客户需求。

工作原理:


皮带上物料的重量信号和皮带运行的速度信号被一同 传到仪表或工控机测量和控制系统中(RC-TZ8803仪表和工控机内部均以微处理器为核心)。通过连续不断的比较设定值与皮带实际输送的物料重量,来不停的调节皮带运行的速度,因此,使物料流量总能稳定在设定值上,RC-TZ8803型(芯片进口)。其性能特点为:仪表具有称量线性补偿,温度湿度补偿,停电保持数据功能,具有自动校准、自动调间隔、自动诊断故障等功能,并有自动零点跟踪,实物、挂码、链码、电子标定功能,仪表具有4-20mA流量、4-20mA PID控制信号、吨脉冲、开关量、RS485、以太网通讯接口等。


密封式皮带秤

技术参数:


  ◆计量精度:±O.5%
  ◆给料能力:O.5—1OOOt/h
  ◆输送带宽:3OOmm一18OOmm
  ◆辊筒中心距1600mm一6OOOmm,可按用户要求定做。
  ◆仪表接口信号:O一1OV,4—2OmA
  ◆仪表输出接口:多种可选,可与DCS系统连接。
  ◆环境温度:秤体一1O℃~+60℃  仪表一1O℃~+4 5℃

密封式皮带秤


给料机特点:


  ◆两种机架结构:钢板数控冲折弯型,国标槽钢焊接型。
  ◆双称重传感器配置:采用特殊双侧的称重传力机构,使物料重量检测更准确,响应更快,结构简单,易维护。
  ◆高速测速装置:编码器测速或高速脉冲测速确保测量精度。
  ◆高效的犁形清扫器:皮带清扫器及时清除夹杂物,提高称重精度,避免皮带损伤。
  ◆自动张紧纠偏装置:使皮带不会产生跑偏现象。同时使皮带的张力相对恒定,确保称重精度。只要调整张紧
  ◆转动部分采用了申克称专用电机,使其直接与称体的主轴链接,消除了机械振动对其计量的影响。
  ◆采用专用裙边皮带,大大提高漏料现象。
       ◆装置松开皮带,移动一侧支架,就可方便更换皮带。
